單相壁掛式RS485智能電表

類別:

485系列

關鍵詞:

單相壁掛式RS485智能電表

電話：400-8070-256

在線留言

聯系我們

功能特點

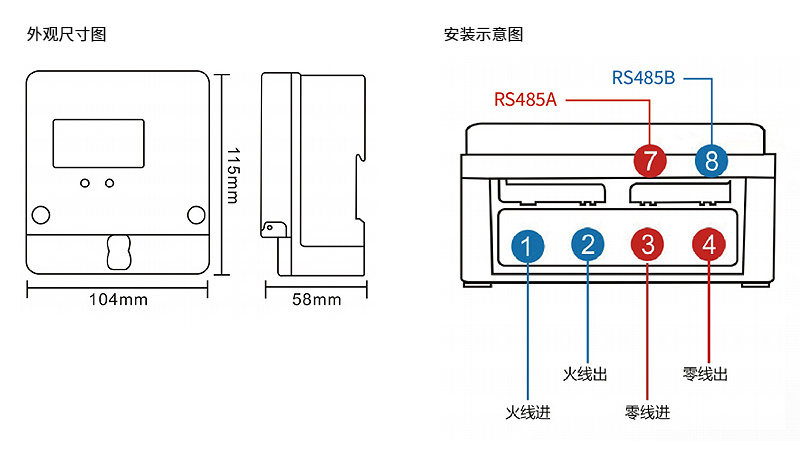

外形說明及安裝

性能指標

工作原理

應用場景

預付費功能
先充值后用電,小程序購電,剩余電量為0,自動斷電。
計量采集
具有計量總有功電能量,采集電壓、電流、有功功率等實時電網參數。
保電功能
在欠費等情況引起電表自動跳閘斷電時,因特殊情況無法及時充值時可通過長按保電按鍵(≥15S)恢復供電,保電持續24小時,以供恢復用電緩沖。
通信功能
具有1路藍牙通訊接口,1路4G通訊,通訊相互獨立,通訊規約符合DL/T645-2007及其備案文件。
費控功能
支持遠程拉合閘控制功能,支持跳閘、合閘、清零、校時。

安裝提示
● 電能表應安裝在通風干燥的地方,確保安裝使用安全、可靠,在有污穢或可能損壞電能表的場所,電能表應用保護柜保護;
● 電能表應按標準安裝尺寸圖安裝,并應固定DIN35mm標準導軌上。
● 電能表應按接線圖正確接線,安裝時應將接線端子擰緊,避免因接觸不良而引起損壞。

項目	參數
電氣參數	參比電壓	220V
	規定工作電壓	9006Un~110%Ur
	擴展工作電壓	809%Un~115%Un
	電流規格	5(20)/10(40)/15(60)/20(80)A
	精度等級	有功1級、無功2級
	頻率范圍	(50±5%)Hz
	功耗	電壓線路：≤1.5W、6VA
	功耗	電流線路；≤1VA
	有功SO脈沖常數	1600imp/kWh
通訊	通訊接口	RS-485(默認波特2400)
	通訊接口	藍牙
	通訊協議	DL/T645-2007
	通訊協議	Modbus-RTU(可可選)
運行環境條件	工作溫庶	-40°℃~70℃
	濕度	596~100%
	大氣壓力	63kPa~106kPa(≤2KM海拔)
	防塵、防滴水	IP51
電磁兼容	快速群脈沖	4KW(電源回路)/2KV(信號回路
	靜電放電	8KV
	雷擊浪涌	4KV
安全性能	沖擊耐壓	6KV
安全性能	交流耐壓	2KV
使用壽命	使用年限	≥10年
使用壽命	MTTF	≥10年
外殼尺寸	壁掛系列	長104mm×寬58mm×高115mm

單相壁掛式RS485智能電表采用先進的超低功耗大規模集成電路技術及SMT工藝制造的高新技術產品,它的工作原理是將電表上的數據通過傳感器以脈沖信號方式傳輸給集中器,集中器接收到多路脈沖信號后進行計數和處理,并將結果存儲,從而進行電能測量、控制以及數據存儲與處理等功能,實現了對水電表的遠程監測、充值和控制管理。
