三相7P導軌式RS485智能電表

類別:

485系列

關鍵詞:

電話：400-8070-256

在線留言

聯系我們

功能特點

外形說明及安裝

性能指標

工作原理

應用場景

預付費功能
先充值后用電,小程序購電,剩余電量為0,自動斷電。
計量采集
具有計量總有功電能量,采集電壓、電流、有功功率等實時電網參數。
保電功能
在欠費等情況引起電表自動跳閘斷電時,因特殊情況無法及時充值時可通過長按保電按鍵(≥15S)恢復供電,保電持續24小時,以供恢復用電緩沖。
通信功能
具有1路藍牙通訊接口,1路4G通訊,通訊相互獨立,通訊規約符合DL/T645-2007及其備案文件。
費控功能
支持遠程拉合閘控制功能,支持跳閘、合閘、清零、校時。

安裝提示
● 電能表應安裝在通風干燥的地方,確保安裝使用安全、可靠,在有污穢或可能損壞電能表的場所;電能表應用保護柜保護;

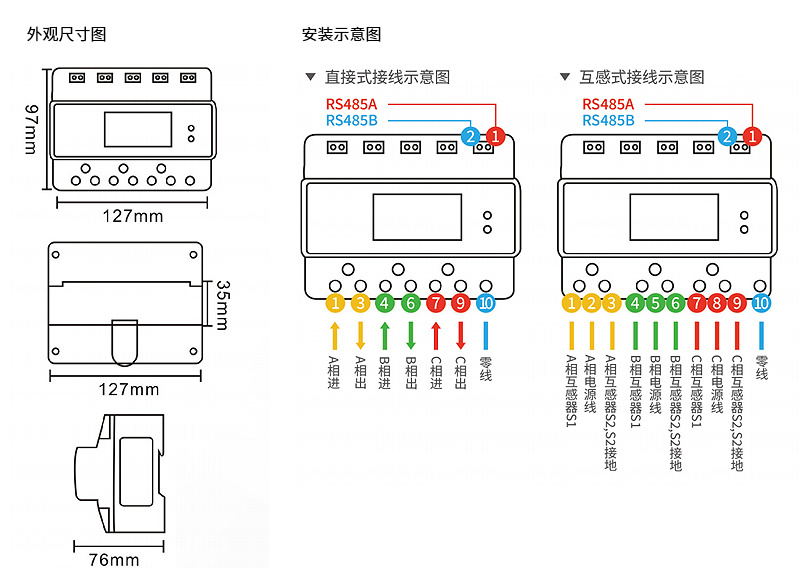

● 電能表應按標準安裝尺寸圖安裝,并應固定DIN35mm標準導軌上。
● 電能表應按接線圖正確接線,安裝時應將接線端子擰緊,避免因接觸不良而引起損壞。

項目	參數
參比電壓	直接接入	3×220/380V
參比電壓	電壓互感器接入	3×57.7/100V,3×100V
正常工作電壓	規定工作電壓范圍	90%Un~110%Un
正常工作電壓	擴展工作電壓范圍	809%Un~115%Un
電流規格	互感式	31.5(6)A;33(6)A
電流規格	直接式	5-(60)A/5-(80)A
精度等級	有功	1.0級
精度等級	無功	2.0級
功耗	電壓線路功耗	≤1.5W,6VA
功耗	電流線路功耗	互感式：<0.2VA;直接式：<0.4VA
頻率范圍		(50+5%)Hz
有功起動電流	互感式	0.002In
有功起動電流	直接式	0.004Ib
無功起動電流	互感式	0.003In
無功起動電流	直接式	0.0051b
有功SO脈沖常數	互感式	6400imp/kWh
有功SO脈沖常數	直接式	400imp/kWh
通訊	通訊接口	RS485(默認波特2400)
	通訊接口	藍牙
	通訊協議	DL/T645-2007
	通訊協議	Modbus-RTU
運行環境條件	溫度	40°℃~70℃
	濕度	5%~1009%
	大氣壓力	63kPa~106kPa(s2KM海拔)
	防塵、防滴水	lp40
電磁兼容	快速群脈沖	4KV(電源回路)/2KV(信號回路)
	靜電放電	8KV
	雷擊浪涌	4KV
安全性能	沖擊耐壓	6KV
安全性能	工頻耐壓	2KV
使用壽命	使用年限	≥10年
使用壽命	MTTF	≥10年
外殼尺寸	導軌系列	長127mm×寬76mm×高97mm

三相7P導軌式RS485智能電表采用標準2P寬度外形及DIN35mm標準導軌安裝方式,輕松裝入照明箱、照明柜內,具有體積小易安裝、易組網等優點,它集計量、費控、監控、報警、顯示、凍結、藍牙通訊于一身。它的工作原理是將電表上的數據通過傳感器以脈沖信號方式傳輸給集中器,集中器接收到多路脈沖信號后進行計數和處理,并將結果存儲,從而進行電能測量、控制以及數據存儲與處理等功能,實現了對水電表的遠程監測、充值和控制管理。
