三相7P導軌式4G智能電表

類別:

4G系列

關鍵詞:

三相7P導軌式4G智能電表

電話：400-8070-256

在線留言

聯系我們

功能特點

外形說明及安裝

性能指標

工作原理

應用場景

預付費功能
先充值后用電,小程序購電,剩余電量為0,自動斷電。
計量采集
具有計量總有功電能量,采集電壓、電流、有功功率等實時電網參數。
保電功能
在欠費等情況引起電表自動跳閘斷電時,因特殊情況無法及時充值時可通過長按保電按鍵(≥15S)恢復供電,保電持續24小時,以供恢復用電緩沖。
通信功能
具有1路藍牙通訊接口,1路4G通訊,通訊相互獨立,通訊規約符合DL/T645-2007及其備案文件。
費控功能
支持遠程拉合閘控制功能,支持跳閘、合閘、清零、校時。
遠程升級
具備在線遠程升級程序功能,方便升級終端功能,支持?jǐn)嚯娎m(xù)傳。

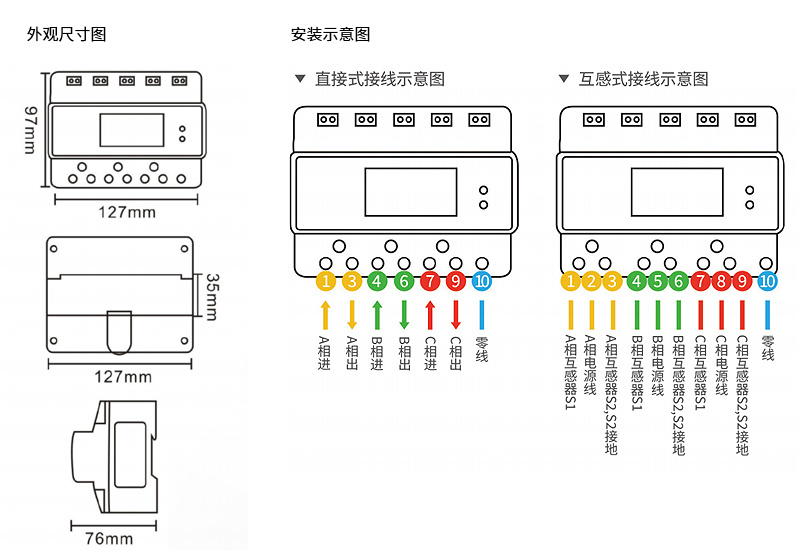

安裝提示
● 電能表應安裝在通風干燥的地方,確保安裝使用安全、可靠,在有污穢或可能損壞電能表的場所;電能表應用保護柜保護;
● 電能表應按標準安裝尺寸圖安裝,并應固定掛扣上。
● 電能表應按接線圖正確接線,安裝時應將接線端子擰緊,避免因接觸不良而引起損壞。

項目	參數
參比電壓	直接接入	3×220/380V
參比電壓	電壓互感器接入	3×57.7/100V,3×100V
正常工作電壓	規定工作電壓范圍	90%Un~110%Un
正常工作電壓	擴展工作電壓范圍	80%Un~115%Un
電流規格	互感式	31.5(6)A;33(6)A
電流規格	直接式	5-(60)A/5-(80)A
精度等級	有功	1.0級
精度等級	無功	2.0級
功耗	電壓線路功耗	≤1.5W,6VA
功耗	電流線路功耗	互感式：<0.2VA;直接式：<0.4VA
頻率范圍		(50+5%)Hz
有功起動電流	互感式	0.002In
有功起動電流	直接式	0.004Ib
無功起動電流	互感式	0.003In
無功起動電流	直接式	0.005Ib
有功S0脈沖常數	互感式	6400imp/kWh
有功S0脈沖常數	接式	400imp/kWh
通訊	通訊接口	4G
	通訊接口	藍牙
	通訊協議	DL/T645-2007
	通訊協議	Modbus-RTU
運行環境條件	溫度	40℃~70℃
	濕度	5%~100%
	大氣壓力	63kPa~106kPa(s2KM海拔)
	防塵、防滴水	Ip40
電磁兼容	快速群脈沖	4KV(電源回路)/2KV(信號回路)
	靜電放電	8KV
	雷擊浪涌	4KV
安全性能	沖擊耐壓	6KV
安全性能	工頻耐壓	2KV
使用壽命	使用年限	≥10年
使用壽命	MTTF	≥10年
外殼尺寸	導軌系列	長127mm×寬76mm×高97mm

三相7P導軌式4G智能電表采用標準7P寬度外形及DIN35mm標準導軌安裝方式,輕松裝入照明箱、照明柜內,具有體積小易安裝、易組網等優點,它集計量、費控、監控、報警、顯示、凍結、4G通訊、藍牙通訊于一身。它的工作原理是它的工作原理是4G通信模塊允許與移動設備或系統主站進行無線通信,實現了對電表的遠程監測、充值和控制管理。
