II型多路采集終端

類別:

數據采集終端/網關系列

關鍵詞:

II型多路采集終端

電話：400-8070-256

在線留言

聯系我們

功能特點

外形說明及安裝

性能指標

工作原理

應用場景

抄表功能
①通過485-I及485-lI接口和電能表連接可抄讀多功能電能表數據。數據項包括電壓電流等瞬時量、正反向有無功電能量、電表運行狀態字、時間及事件。
②提供一路本地LORA模塊,通過自組網方式采集電能表數據。
事件記錄與上報功能
終端具備對本身及電表數據做事件分析記錄,存儲最近256條事件,對重要事件主動上報。(支持事件具體參照1374.2-第2部分:集中抄表終端技術規范)
數據統計處理
①統計數據:終端供電時間、停上電次數、復位次數、通信流量等多種統計數據。
②日、月凍結數據:對實時數據、電量數據、需量數據按日、月凍結,最長保存60天日末數據,12個月末數據。
③負荷曲線數據:對實時數據、電量數據、需量數據按15分鐘間隔存儲,形成負荷曲線,存儲深度為15天。
遙信功能
1路無源觸點遙信輸入,按狀態量變化時間先后次序生成事件記錄,并主動上報。

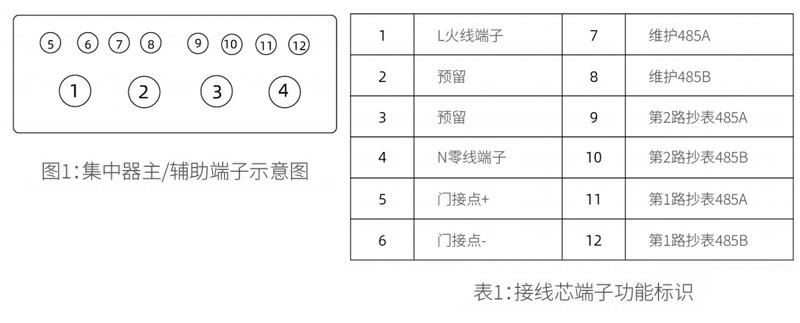

安裝說明

項目		參數
電氣參數	正常工作電壓	單相220V
	極限工作電壓	(1±20%)Un
	消耗功率	<5VA
	后備電池	5.4V/22F超級電容
運行環境條件	溫度	-40℃~+70℃,C3等級
	濕度	相對濕度5%~100%
	大氣壓力	63kPa-106kPa(相對海拔高度2KM以下)
	防塵、防滴水	符合Q/GDW374.1規定的IP51級防滴水試驗要求。
電磁兼容	快速群脈沖	符合Q/GDW374.1等級4要求。4KV(電源回路)/2KV(信號回路
	靜電放電	符合Q/GDW374.1等級4要求。8KV。
	雷擊浪涌	符合Q/GDW374.1等級4要求。4KV。
	沖擊耐壓	6KV
安全性能	工頻耐壓	2KV
外形尺寸		160mm×112mm×71mm

DJGL23-TD201型集中器是我公司自主研發的新一代用電信息采集終端產品.終端采用高性能32位嵌入式Cotex-M3硬件平臺、自主開發的嵌入式軟件系統、4G/以太網通信等技術研制而成,該產品功能強大、操作簡單、運行穩定、維護方便,能夠滿足用電管理、配變監測、遠程抄表等多方面的應用需求。
